Introdução:
As classificações de proteção contra explosão são essenciais para garantir a segurança em ambientes onde a presença de gases, vapores, poeira ou líquidos inflamáveis representa um perigo potencial, especialmente em instrumentos de medição industriais. Estas classificações são comunicadas através de símbolos e códigos específicos que significam o nível de proteção fornecido pelos equipamentos contra o risco de explosões.
Neste artigo, iremos nos aprofundar no domínio das classificações de proteção contra explosão, abrangendo símbolos, significados, vários níveis e classificações associadas a esses padrões de segurança cruciais.
Símbolos de proteção contra explosão:
Símbolo Ex: O símbolo Ex constitui o núcleo dos padrões de proteção contra explosão, seguido por uma letra que indica o tipo específico de substância perigosa. Por exemplo, Ex d significa proteção contra explosões causadas por gases, vapores ou líquidos inflamáveis.
Gases e Vapores:
Ex ia: Intrinsecamente seguro para gases, denotando equipamento projetado para evitar a liberação de energia suficiente para inflamar gases inflamáveis.
Ex d: À prova de chamas, indicando a capacidade do equipamento de resistir a uma explosão interna sem permitir que escape para a atmosfera circundante.
Pó:
Ex tb: Protegido contra poeira, adequado para ambientes com poeira combustível. O 't' significa proteção contra a entrada de poeira e 'b' denota adequação para atmosferas carregadas de poeira.
Níveis de proteção contra explosão:

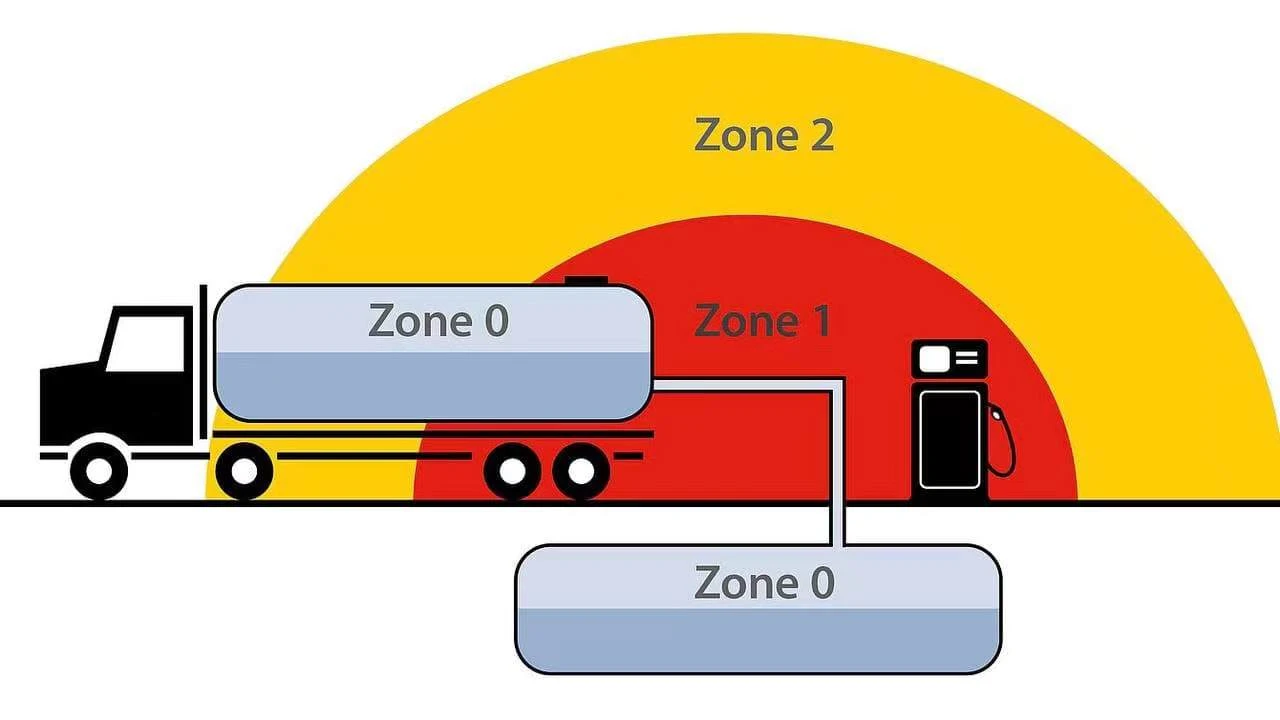

Sistema de Zona (ATEX):
Zona 0: Presença contínua de atmosfera inflamável.
Zona 1: Atmosfera inflamável que pode ocorrer durante a operação normal.
Zona 2: Atmosfera inflamável que provavelmente não ocorrerá em operação normal, mas pode persistir por um curto período.
Grupos de Gás (IECEx):
IIA, IIB, IIC: Classifique gases e vapores com base em suas propriedades de ignição. A CII inclui as substâncias mais perigosas.
Classes de temperatura:
T1 a T6: Indicam a temperatura máxima da superfície do equipamento durante a operação normal. T1 representa a classe de temperatura mais baixa e T6 a mais alta.
Compreendendo as marcações:
Exemplo: Ex d IIC T6 Gb:
Ex d: Proteção à prova de chamas
IIC: Grupo de gás que indica o nível mais alto de perigo
T6: Classe de temperatura, denotando a temperatura máxima da superfície
Gb: Equipamento adequado para utilização na Zona 1 (Gás)
Exemplo de poeira: Ex tb IIIC T85grau Db:
Ex tb: Protegido contra poeira
IIIC: Grupo de Poeira indicando a poeira combustível mais perigosa
Grau T85: Temperatura máxima da superfície
Db: Equipamento adequado para uso na Zona 21 (Poeira)
Conclusão:
Uma compreensão abrangente das classificações de proteção contra explosão é crucial para manter um ambiente de trabalho seguro em indústrias onde o risco de atmosferas explosivas está presente. Seja lidando com gases, vapores ou poeira, o cumprimento dos padrões apropriados garante que o equipamento seja projetado e certificado para mitigar o risco de ignição e explosão.

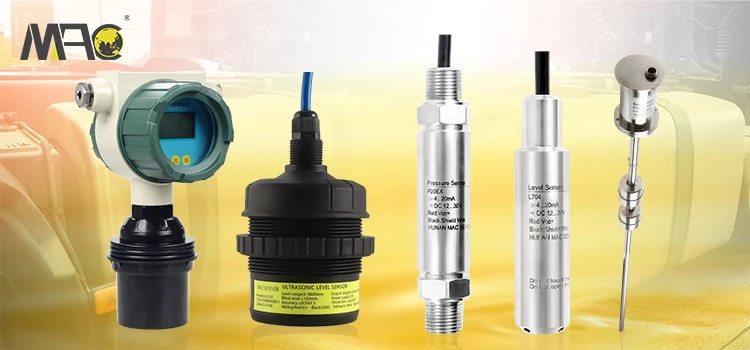

Para sensores MACSENSOR usados em ocasiões explosivas ou inflamáveis, temos certificados verificados. Contate-nosaquipara mais informações.
