Nas indústrias de processo, a medição precisa da pressão é vital para a eficiência, segurança e qualidade do produto. Entre muitas tecnologias-de detecção de pressão, o transmissor de pressão diferencial (DP) se destaca como um dos dispositivos mais utilizados. Mas com vários modelos e configurações disponíveis, como você garante a seleção do modelo certo para sua aplicação?
O queisa Transmissor de Pressão Diferencial?
A transmissor de pressão diferencialmede a diferença de pressão entre dois pontos em um sistema. Ao contrário de um transmissor de pressão manométrica, que faz referência à pressão atmosférica, um transmissor DP detecta a queda de pressão através de um elemento, como uma placa de orifício, filtro ou membrana. O sinal é convertido em vazão, nível ou outras variáveis do processo.
Tipos de transmissores de pressão diferencial
Diferentes condições de processo exigem designs diferentes. Os tipos mais comuns incluem:
Transmissores de pressão diferencial de fluxo: Meça a queda de pressão em um elemento de fluxo para calcular a taxa de fluxo.
Transmissores de pressão diferencial de nível: Monitore o nível de líquido em tanques pressurizados ou fechados comparando as pressões superior e inferior.
Transmissores de monitoramento de filtros: Detectam entupimentos medindo a diferença de pressão através de um filtro ou membrana.
Transmissores multivariáveis: Combine pressão, temperatura e, às vezes, vazão em um único dispositivo para controle avançado de processo.

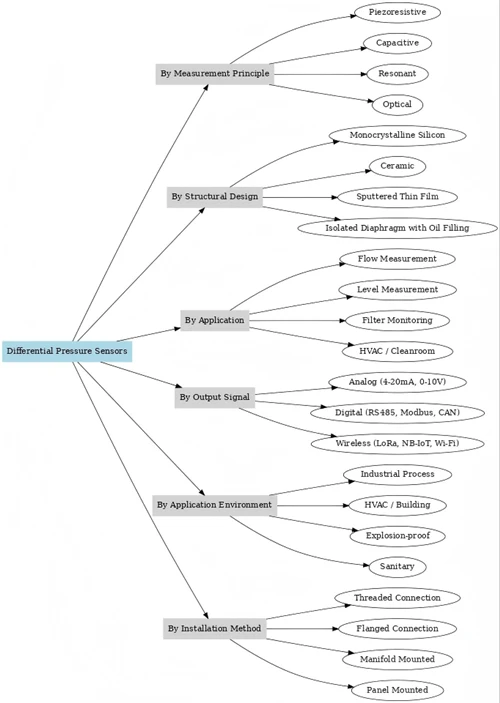

Tipos de transmissores de pressão diferencial
Aplicações Típicas
Transmissores de pressão diferencial são amplamente utilizados em vários setores:
- Petróleo e Gás: Monitoramento de vazão em dutos e separadores.
- Tratamento de Água: Garantindo dosagem química precisa e desempenho do filtro.
- Farmacêutico e Alimentício: Manutenção da medição do nível sanitário em recipientes fechados.
- HVAC e Salas Limpas: Controlando o fluxo de ar e o equilíbrio de pressão.
Como selecionar o transmissor de pressão diferencial correto
Ao selecionar um transmissor DP, considere os seguintes fatores:
1. Defina sua aplicação
Comece esclarecendo se o transmissor se destina ao monitoramento de vazão, nível ou filtro. Diferentes aplicações exigem diferentes designs de sensores, materiais molhados e classes de precisão.
2. Compreenda a faixa de pressão
Escolha um transmissor com uma faixa de medição adequada ao seu processo. A faixa de pressão errada afeta a precisão da medição e até reduz a vida útil. Sempre revise a pressão operacional e a pressão máxima de trabalho.
3. Requisitos de precisão
Para transferência de custódia ou controle de processo crítico, selecione um sensor DP com alta precisão, geralmente ±0,075% FS ou melhor. Para monitoramento geral, uma precisão padrão de ±0,2% pode ser suficiente.
4. Condições do Processo
Avalie temperatura, umidade, vibração e possíveis meios corrosivos. Selecionar o material certo garante estabilidade-de longo prazo.
5. Resultado e Comunicação
Geralmente, os transdutores DP suportam saídas analógicas como 4–20mA, bem como protocolos de comunicação digital como HART ou RS485 Modbus. Escolha a interface que corresponde ao seu sistema de controle.
6. Considerações de instalação
Se o espaço de instalação for limitado, escolha um tipo compacto ou opções de vedação remota se o meio for pegajoso, viscoso ou estiver em temperaturas extremas.
7. Custo total de propriedade
Além do preço de compra inicial, considere a frequência de calibração, a facilidade de manutenção e a vida útil. Um investimento inicial um pouco maior em um modelo confiável pode reduzir os custos operacionais-de longo prazo.
A MACSENOSR fornece uma ampla gama de instrumentos de medição de pressão diferencial, projetados para ambientes industriais exigentes. Com tecnologias avançadas de diafragma, diversas opções de comunicação e soluções personalizadas, ajudamos você a obter medições precisas e estáveis, adaptadas às suas necessidades.
Se você tiver alguma dúvida, entre em contato com nossos engenheiros para obter a recomendação correta do produto.
